Applications & Marchés
Une solution métallique adaptée à de nombreuses fonctions
La tôle perforée est présente dans de nombreux secteurs industriels, techniques et architecturaux. Grâce à la diversité des matériaux, des formes de perforation, des dimensions d’ouvertures, des pas et des taux de surface ouverte disponibles, elle peut être adaptée à des fonctions très différentes.
La tôle perforée peut également être découpée, pliée, roulée, emboutie, formée ou assemblée afin de devenir directement une pièce fonctionnelle intégrée à un équipement ou à une machine. Cette capacité de transformation permet de dépasser la simple fourniture d’une tôle et de concevoir des composants adaptés à chaque besoin.
Ventiler, filtrer, tamiser, séparer, protéger, refroidir, drainer, absorber le son, laisser passer la lumière ou simplement créer un habillage esthétique : la perforation permet de donner à une tôle métallique une fonction spécifique tout en conservant les avantages du métal.
Le choix de la perforation dépend directement de l’application. Le diamètre ou la forme du trou, le pas entre les perforations, leur disposition, l’épaisseur de la tôle et le taux de surface ouverte permettent d’adapter le comportement de la pièce aux contraintes recherchées.
La tôle perforée est particulièrement adaptée aux applications nécessitant une circulation maîtrisée de l’air.

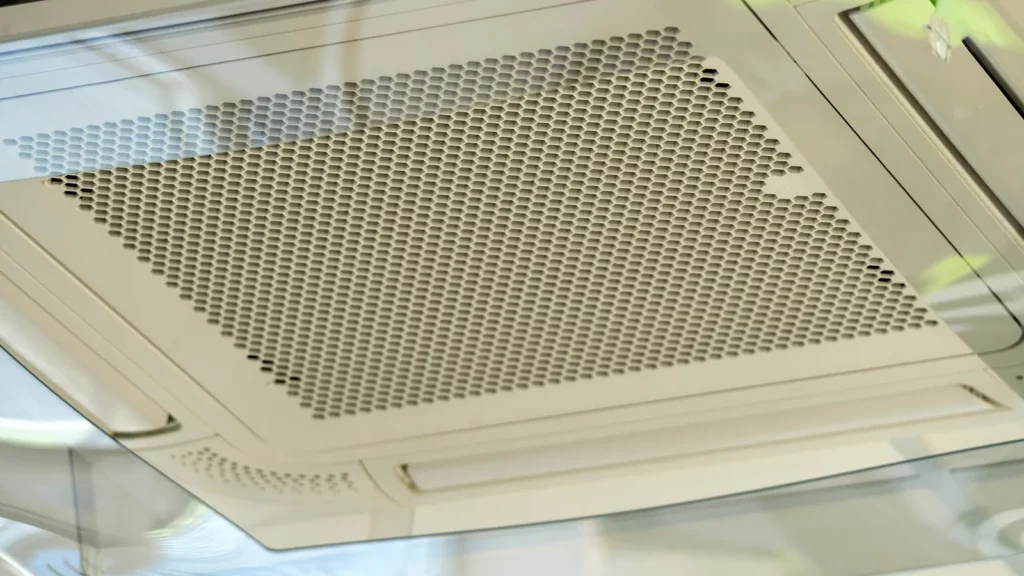

Elle est utilisée pour fabriquer des grilles de ventilation, des grilles de reprise et de soufflage, des diffuseurs d’air, des panneaux de ventilation, des plénums, des capots ventilés, des protections de ventilateurs, des habillages de groupes froids et de pompes à chaleur, ainsi que des façades et panneaux de centrales de traitement d’air.
La surface ouverte de la tôle constitue un paramètre essentiel : elle détermine la proportion de la surface disponible pour le passage de l’air. Le diamètre des ouvertures, leur disposition et leur espacement influencent également les conditions d’écoulement et la perte de charge.
La perforation permet ainsi de rechercher un équilibre entre débit d’air, perte de charge, protection mécanique et esthétique.

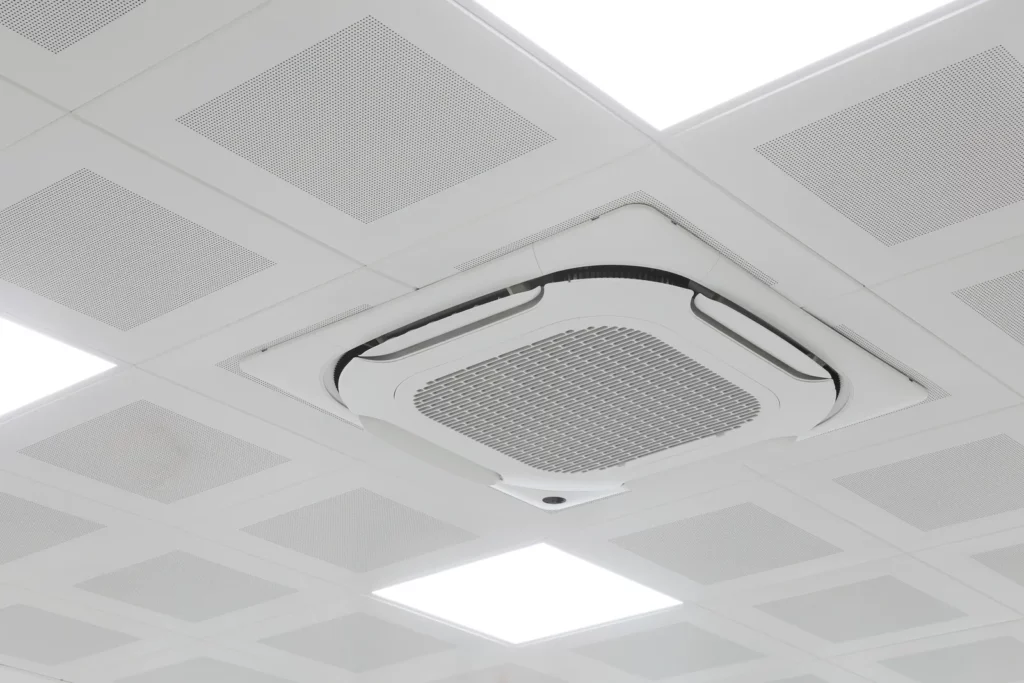

Dans les systèmes de ventilation et de climatisation, elle peut également être associée à des matériaux absorbants afin de participer à la maîtrise du bruit généré par les équipements.
Applications : centrales de traitement d’air, climatiseurs, pompes à chaleur, ventilateurs, groupes froids, armoires techniques, data centers, équipements électroniques et machines industrielles.

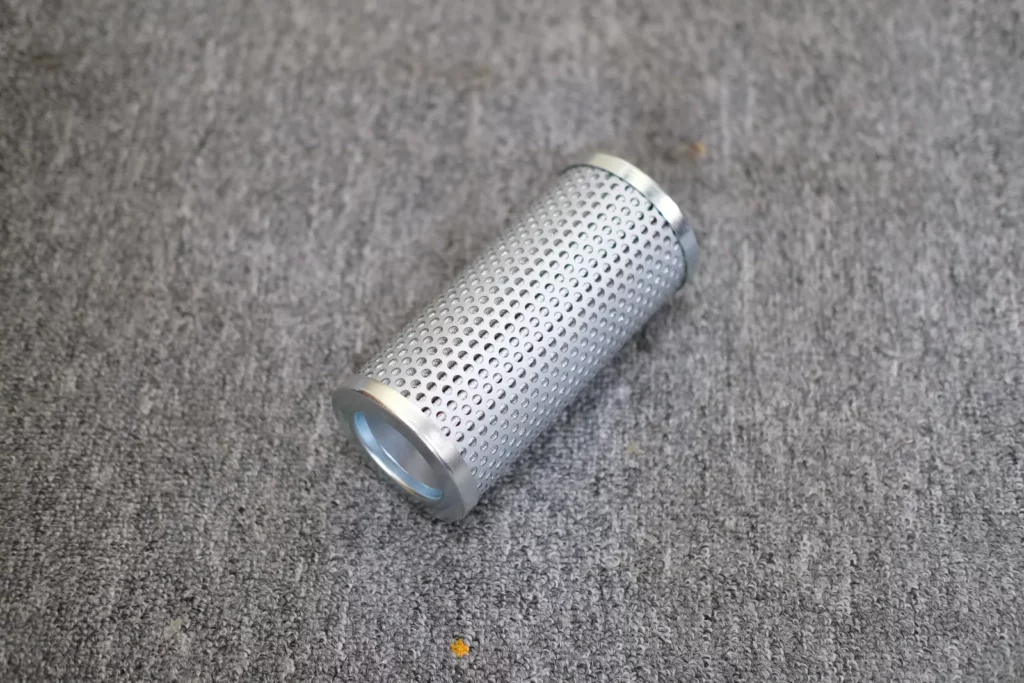

La tôle perforée est largement utilisée dans les équipements de filtration et de séparation.
Selon la dimension des ouvertures, elle peut constituer directement une surface de filtration ou servir de support mécanique à un média filtrant plus fin.
Elle est utilisée pour fabriquer des disques filtrants, des plaques et tubes supports de filtration, des paniers filtrants, des crépines, des grilles filtrantes, des filtres grossiers ainsi que des supports de médias filtrants.
Dans ces applications, le choix de la perforation dépend notamment de la taille des particules à retenir, du débit à traiter, de la pression, de la température et de la nature du fluide.
La perforation apporte également une bonne rigidité à la structure et permet de réaliser des éléments capables de supporter des contraintes mécaniques tout en conservant une surface de passage importante.
Applications : filtration de l’air, de l’eau et des gaz, traitement des fluides, chimie, pétrochimie, équipements industriels, pompes, systèmes de filtration et traitement de l’eau.

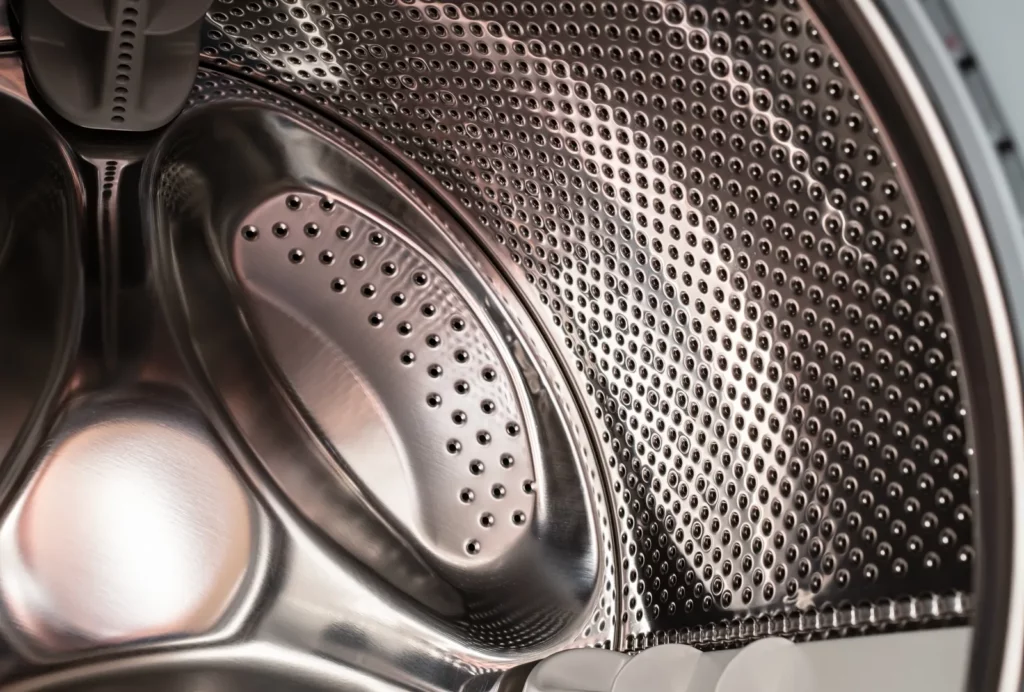

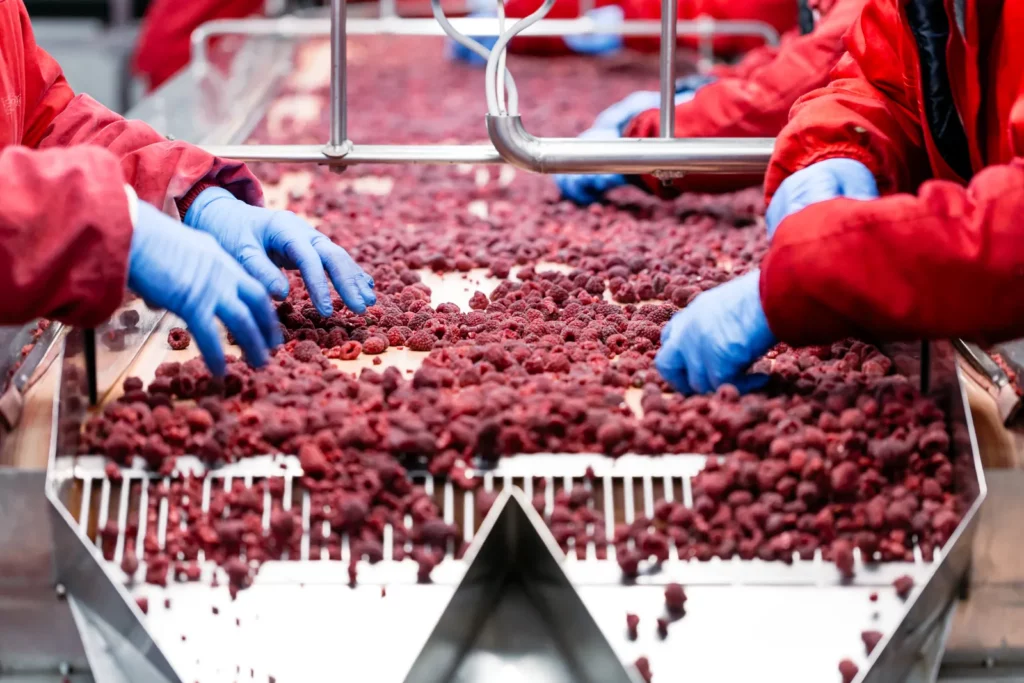

La tôle perforée est une solution particulièrement adaptée aux opérations de tamisage et de criblage lorsque l’objectif est de séparer des particules en fonction de leur taille.
Le principe est simple : les particules dont la dimension est inférieure à l’ouverture traversent la tôle tandis que les particules plus importantes sont retenues.
La précision de la dimension des ouvertures permet d’obtenir une séparation régulière et répétable.
Elle est utilisée pour fabriquer des tamis industriels, des panneaux de criblage, des grilles de tri, des cribles vibrants ou rotatifs, des tambours et cylindres perforés ainsi que des plaques de séparation. La dimension des ouvertures permet de sélectionner les particules qui traversent la surface perforée et celles qui sont retenues. Cette technologie est utilisée notamment dans les carrières, les mines, le traitement des granulats, le recyclage, l’agriculture, l’agroalimentaire, la chimie et les installations de traitement des déchets.
Elle peut être utilisée sous forme de panneaux plans mais également être roulée ou formée pour réaliser des tambours, cylindres ou autres éléments de séparation.
Applications : carrières, mines, granulats, recyclage, agriculture, céréales, agroalimentaire, chimie, traitement des déchets et industrie des matériaux.

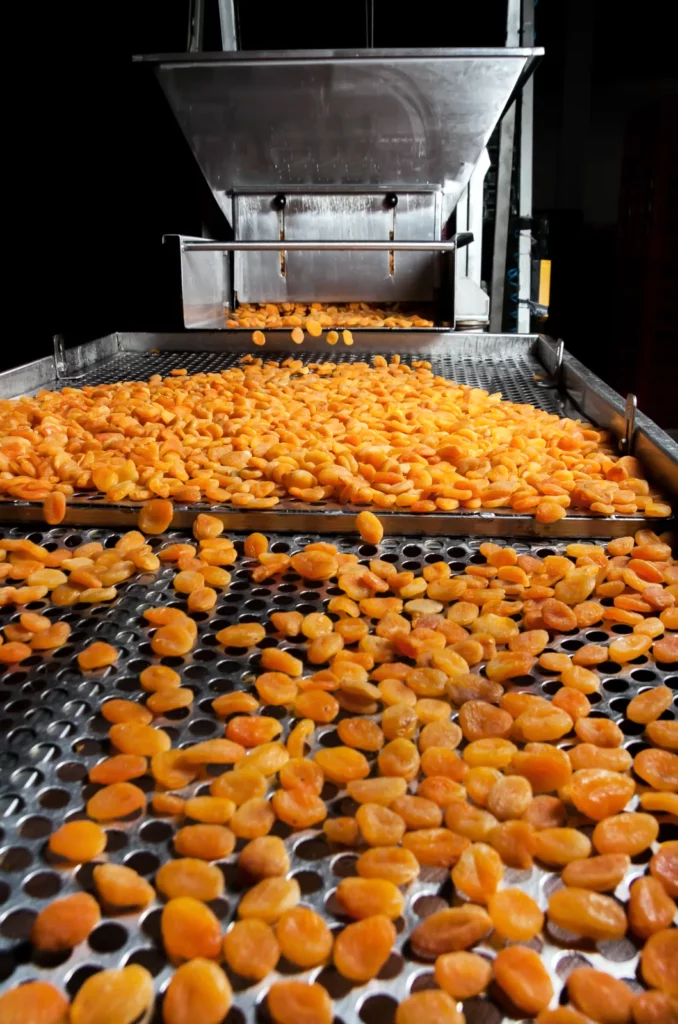

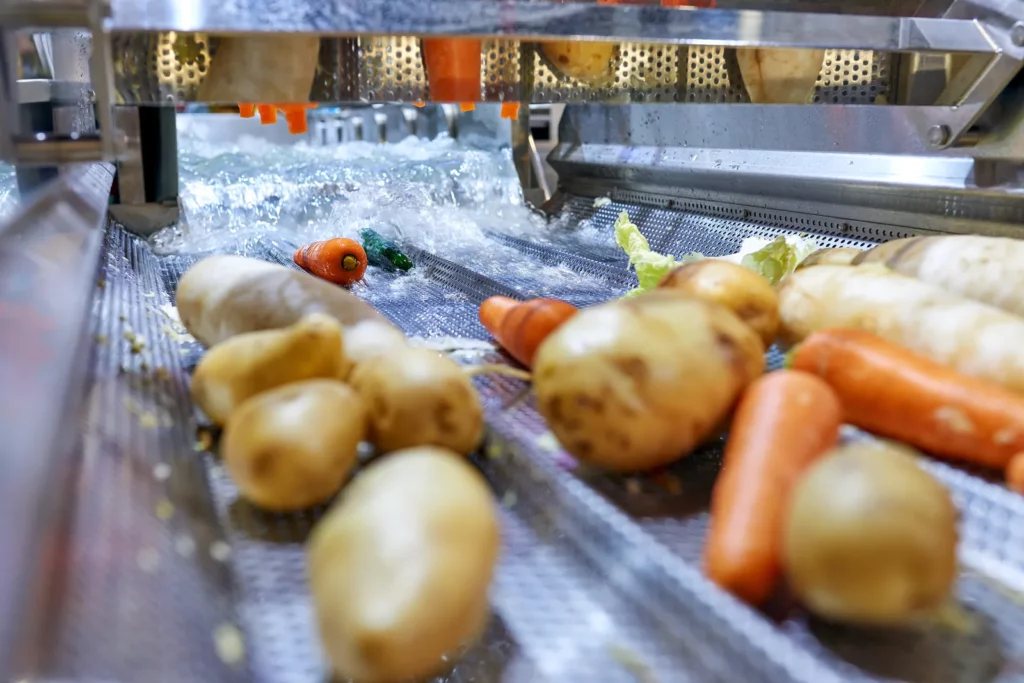

Dans l’industrie agroalimentaire, la tôle perforée intervient dans de nombreuses étapes de transformation, de séparation, de cuisson, de séchage et d’égouttage.
Elle est utilisée pour fabriquer des plaques et plateaux de cuisson, des grilles de cuisson et de refroidissement, des plateaux de séchage et de déshydratation, des tamis alimentaires, des paniers d’égouttage et de lavage, des moules et grilles de séparation ainsi que différents composants de machines de transformation. Elle peut également entrer dans la fabrication de presses, de centrifugeuses, de séchoirs, de convoyeurs alimentaires et d’équipements de malterie ou de brasserie.
La perforation permet de favoriser la circulation de l’air, l’évacuation des liquides ou de l’humidité, la séparation des produits et le passage des matières à travers les équipements.
Le choix de l’inox ou d’autres matériaux adaptés permet également de répondre aux contraintes de corrosion, de nettoyage et d’hygiène propres aux environnements alimentaires.
Pour les pièces destinées au contact des aliments, le choix de la matière, de la finition et du procédé de fabrication doit être défini en fonction des exigences réglementaires applicables.
Applications : boulangerie, pâtisserie, biscuiterie, fruits et légumes, sucrerie, malterie, transformation alimentaire, séchage, cuisson, filtration et séparation.

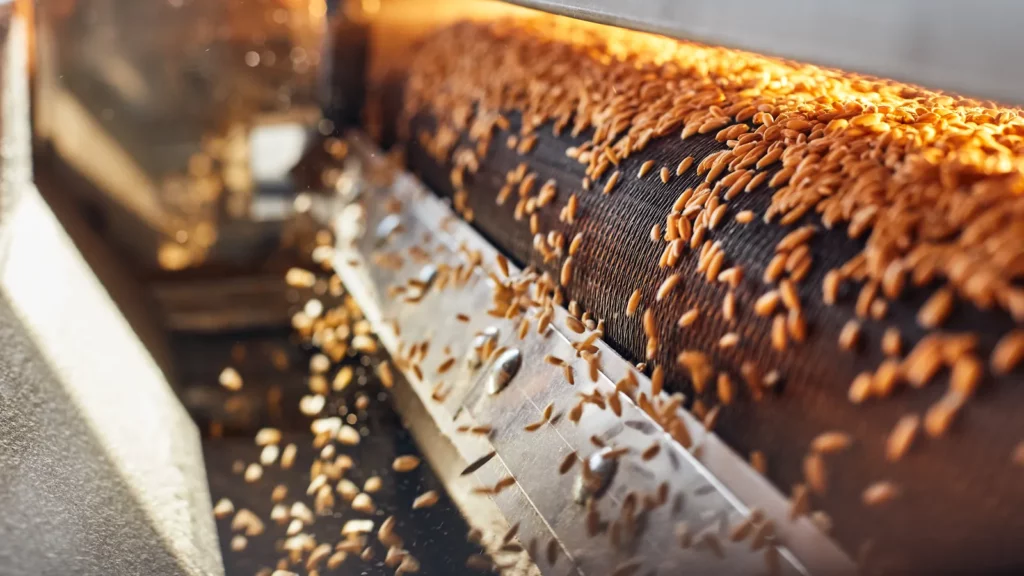

La tôle perforée est largement utilisée dans les équipements agricoles et les installations de traitement des céréales.
Elle est utilisée pour fabriquer des fonds perforés de silos et de cellules à grains, des grilles de ventilation, des éléments de séchoirs à céréales, des tamis, des grilles de tri et de nettoyage ainsi que des composants de machines agricoles. Dans les installations de séchage, elle permet à l’air de traverser les céréales tout en maintenant le produit sur son support. Elle peut également être utilisée dans les machines de vannage, de calibrage, de récolte et de séparation.
Dans les séchoirs et les silos, la perforation permet à l’air de traverser le produit tout en maintenant les grains sur leur support.
Dans les équipements de tri, la dimension des ouvertures permet de séparer les produits selon leur taille.
La tôle perforée peut également être découpée et formée pour réaliser des composants spécifiques aux machines agricoles.
Applications : silos, séchoirs à grains, malteries, machines de tri, machines de récolte, équipements de nettoyage, meunerie et traitement des céréales.

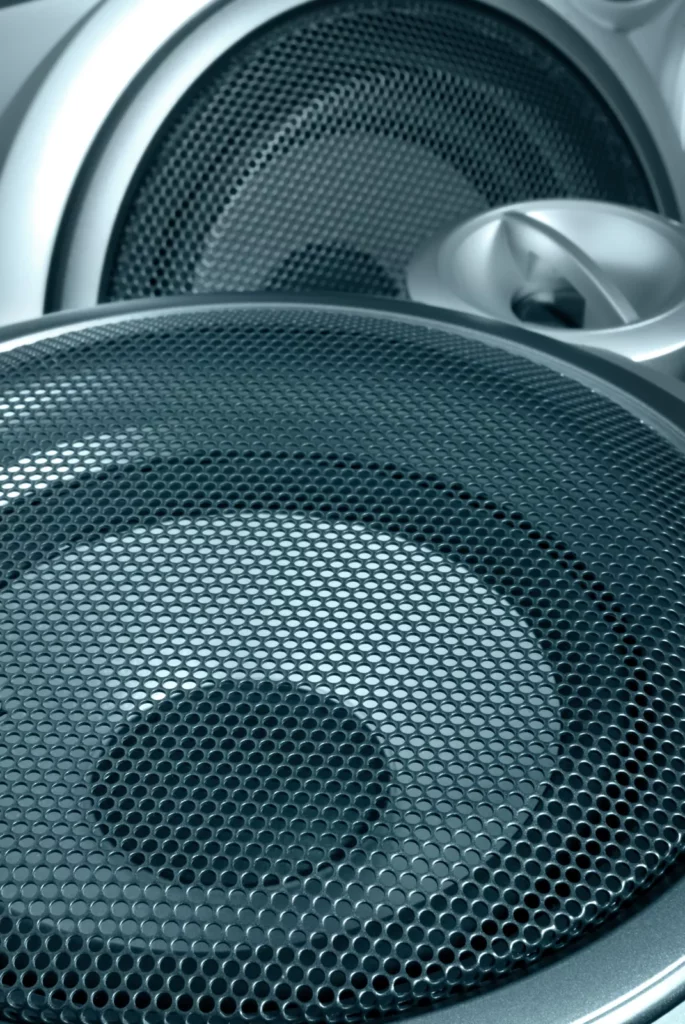

La tôle perforée est utilisée dans de nombreux systèmes acoustiques.

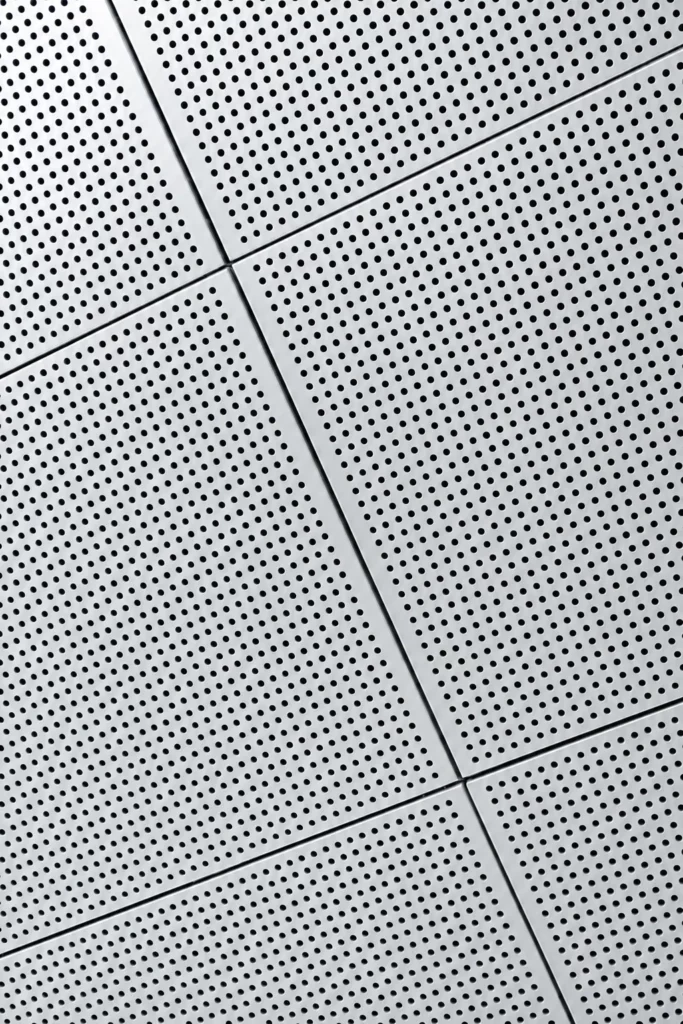

Elle est utilisée pour fabriquer des panneaux acoustiques, des plafonds perforés, des panneaux muraux, des cloisons, des capotages de machines, des caissons acoustiques et différents types de silencieux industriels. Elle est généralement associée à un matériau absorbant placé derrière la tôle, les perforations permettant au son d’atteindre ce matériau. La combinaison du diamètre des ouvertures, du taux de surface ouverte, de l’épaisseur de la tôle et de la profondeur de la cavité permet d’adapter le comportement acoustique du système.
Dans de nombreuses applications, la tôle perforée est associée à un matériau absorbant placé derrière elle. Les ouvertures permettent alors au son d’atteindre le matériau absorbant.
Le comportement acoustique dépend de plusieurs paramètres : diamètre des ouvertures, taux de surface ouverte, épaisseur de la tôle, distance entre la tôle et le matériau absorbant, ainsi que caractéristiques du matériau acoustique utilisé.
La perforation peut également être intégrée à des systèmes destinés à atténuer certaines fréquences sonores, notamment dans les équipements industriels, les systèmes de ventilation et certains systèmes de traitement acoustique.
La tôle perforée devient ainsi une composante du système acoustique et non un simple habillage.
Applications : panneaux acoustiques, plafonds, cloisons, capotages de machines, compresseurs, groupes électrogènes, systèmes HVAC, silencieux et locaux techniques.

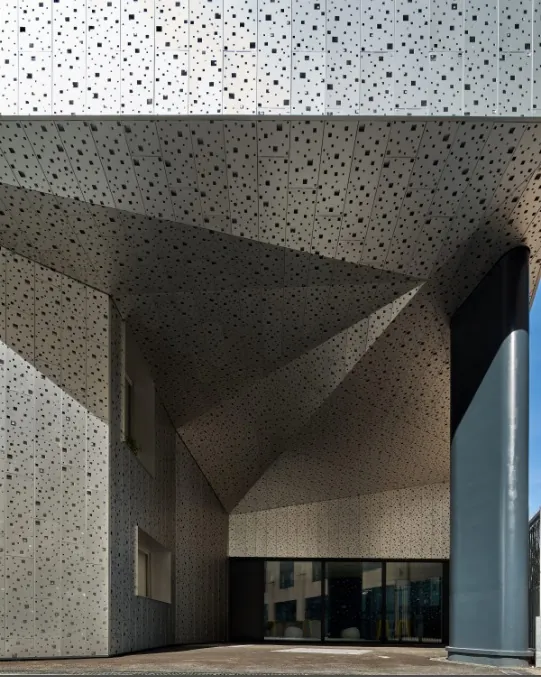

La tôle perforée est devenue un matériau largement utilisé dans l’architecture contemporaine.
La diversité des motifs, des dimensions de perforation et des taux de surface ouverte permet de créer des façades et des habillages présentant des niveaux variables de transparence.
Elle est utilisée pour fabriquer des façades et bardages, des habillages, des plafonds et faux plafonds, des garde-corps, des cloisons, des pare-vues, des brise-soleil, des claustras, des grilles, des protections d’équipements, des portes, des clôtures, des panneaux signalétiques et différents éléments de mobilier urbain. La diversité des motifs et des taux de surface ouverte permet de contrôler la transparence, la lumière, les ombres et l’intimité tout en conservant les qualités esthétiques et mécaniques du métal.
La perforation permet également de jouer avec la lumière. Selon l’orientation et le taux de surface ouverte, une façade peut filtrer la lumière naturelle, créer des jeux d’ombres et limiter la visibilité depuis l’extérieur.
Dans certaines conceptions, une même tôle peut donc assurer simultanément plusieurs fonctions :
Esthétique, protection solaire, ventilation, transparence et intimité.
Le choix de l’aluminium, de l’acier, de l’acier inoxydable ou d’autres matériaux permet d’adapter la solution aux contraintes architecturales et environnementales.

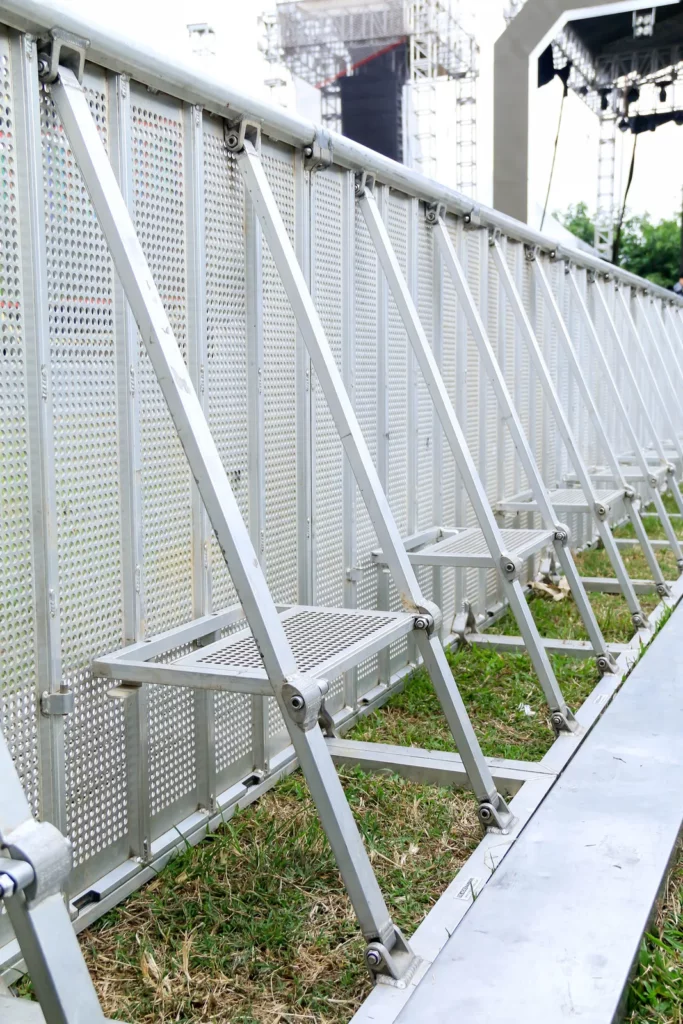

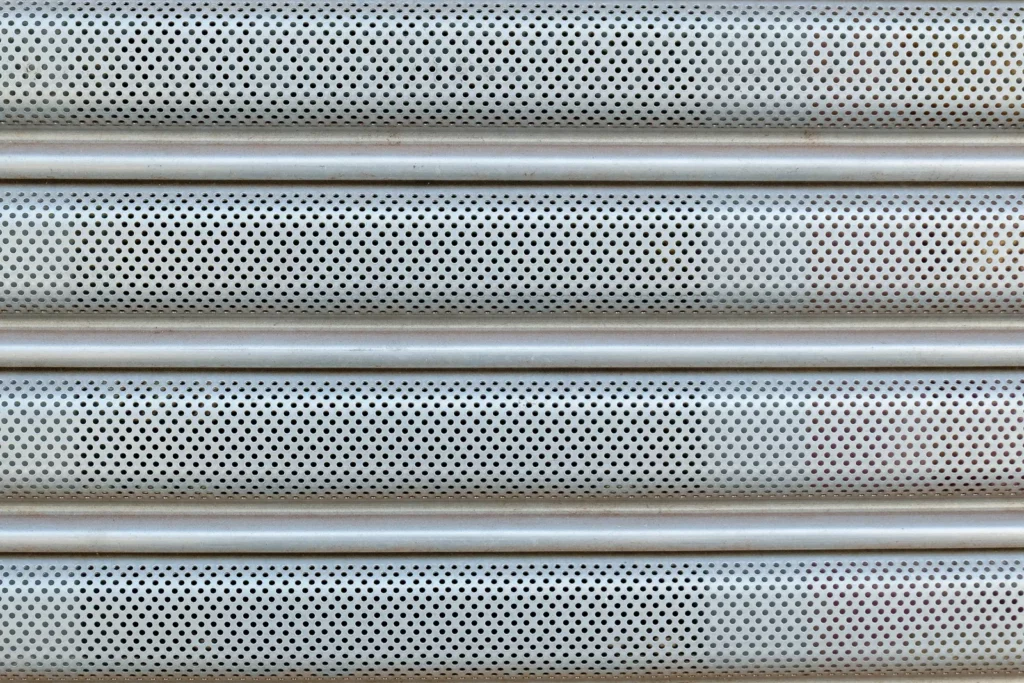

La tôle perforée permet de créer des protections métalliques qui associent résistance, visibilité et circulation de l’air.
Elle est utilisée pour fabriquer des carters, des capots, des protections de machines, des protections de convoyeurs, de moteurs, de ventilateurs et de transmissions, ainsi que des panneaux et cloisons de protection autour des robots et des cellules automatisées. La perforation permet de créer une barrière métallique tout en conservant une visibilité sur l’équipement et en favorisant sa ventilation.
Contrairement à une tôle pleine, la perforation permet de conserver une visibilité sur l’équipement protégé et de favoriser sa ventilation.
Elle peut ainsi être particulièrement intéressante dans les environnements industriels où la surveillance visuelle d’une machine doit être conservée.
Pour les applications de sécurité des machines, la géométrie des ouvertures doit naturellement être définie en fonction du risque et des exigences applicables.
Applications : machines-outils, robots, convoyeurs, moteurs, ventilateurs, équipements automatisés, lignes de production et installations industrielles.

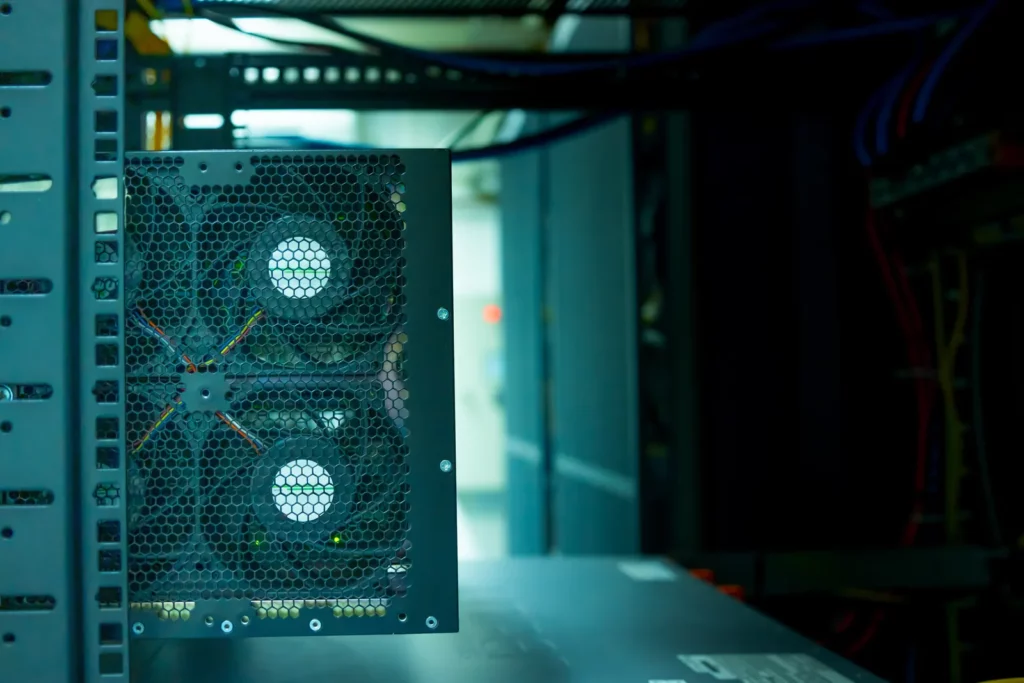

Les équipements électriques et électroniques doivent souvent évacuer la chaleur tout en restant protégés de leur environnement.
Elle est utilisée pour fabriquer des chemins de câbles, des portes d’armoires électriques, des panneaux de ventilation, des capots, des grilles, des habillages de baies et des protections d’équipements. Elle permet de favoriser l’évacuation de la chaleur tout en maintenant une protection mécanique des composants. On la retrouve notamment dans les armoires électriques, les équipements de puissance, les onduleurs, les convertisseurs, les équipements télécom et différentes installations électroniques.
Elle est utilisée notamment dans les armoires électriques, équipements électroniques, convertisseurs, onduleurs, équipements télécom, baies techniques et infrastructures informatiques.
Dans certaines applications, une enveloppe métallique perforée peut également participer à la maîtrise des perturbations électromagnétiques tout en permettant la ventilation de l’équipement.
La conception doit alors tenir compte de la fréquence concernée, de la dimension des ouvertures, de la continuité électrique de l’enveloppe et de la conception globale du système.
Applications : armoires électriques, électronique de puissance, télécommunications, data centers, onduleurs, convertisseurs et équipements industriels.

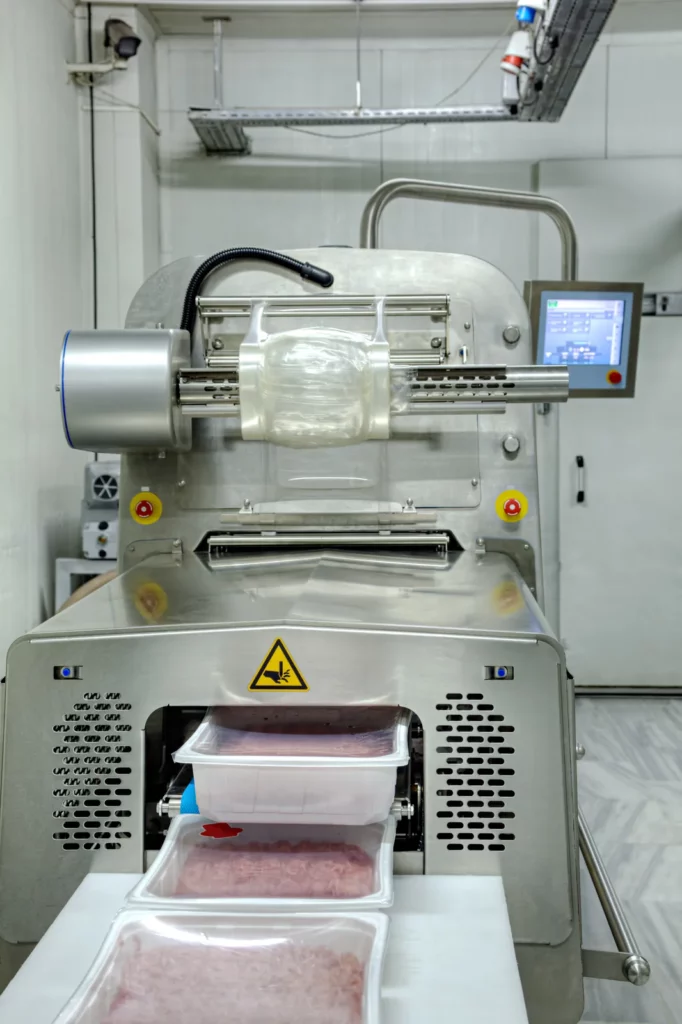

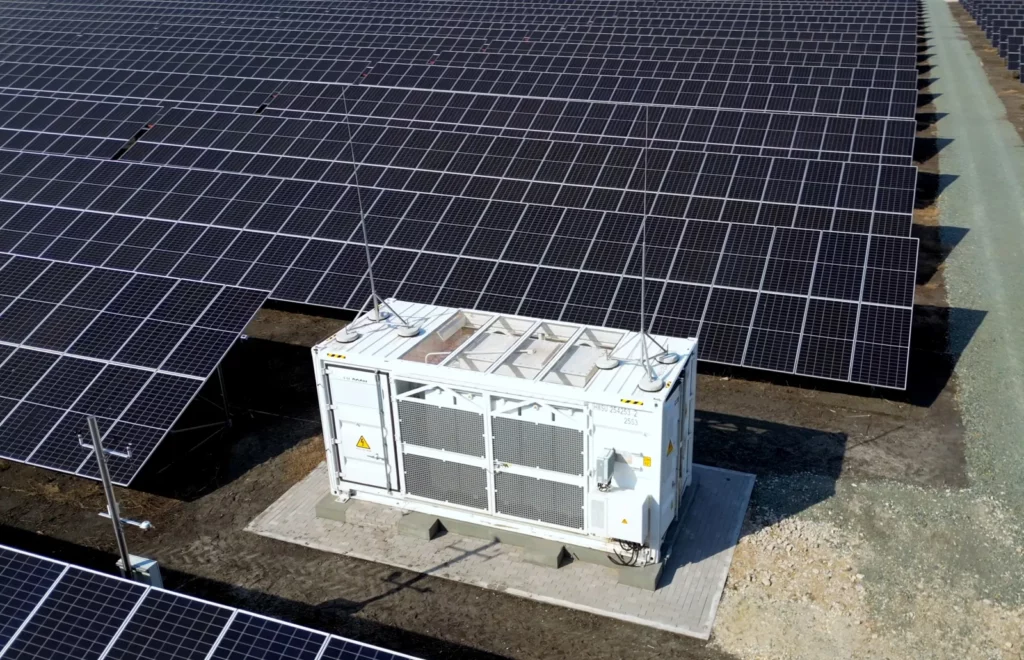

De nombreux équipements industriels et électroniques doivent évacuer la chaleur produite pendant leur fonctionnement.
La tôle perforée permet de créer des surfaces favorisant la circulation naturelle ou forcée de l’air autour des composants.

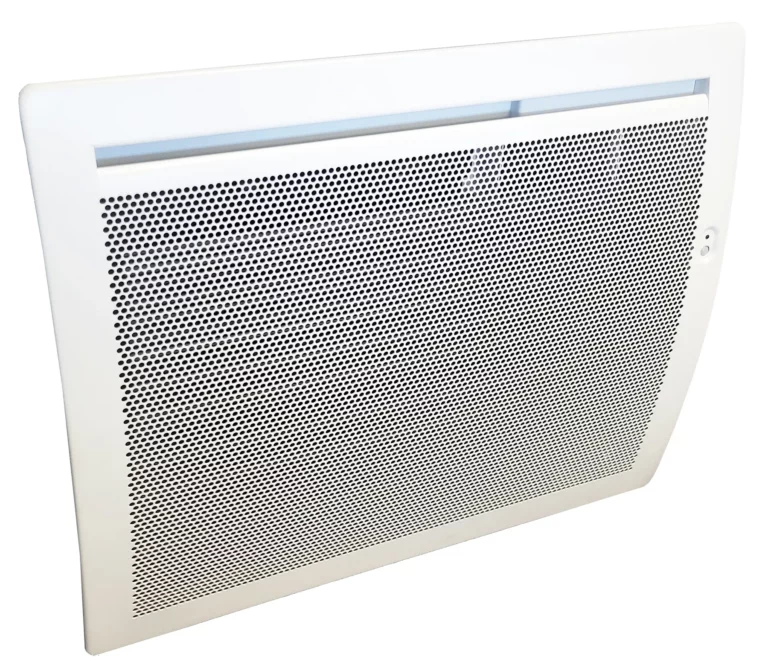

Elle est utilisée pour fabriquer des grilles et protections de radiateurs, des capots ventilés, des grilles de refroidissement, des panneaux de ventilation, des protections de ventilateurs ainsi que des habillages de groupes électrogènes, groupes froids, pompes à chaleur, moteurs, convertisseurs et équipements de puissance. La perforation favorise la circulation de l’air autour des équipements et permet de combiner refroidissement, protection mécanique et réduction de masse.
Le taux de surface ouverte, la géométrie des perforations et la surface disponible sont alors des paramètres importants pour favoriser le passage de l’air.
Cette fonction est particulièrement intéressante lorsqu’il faut combiner :
refroidissement + protection mécanique + faible masse + esthétique.
Applications : électronique de puissance, armoires électriques, moteurs, groupes froids, équipements HVAC, batteries, convertisseurs et machines industrielles.

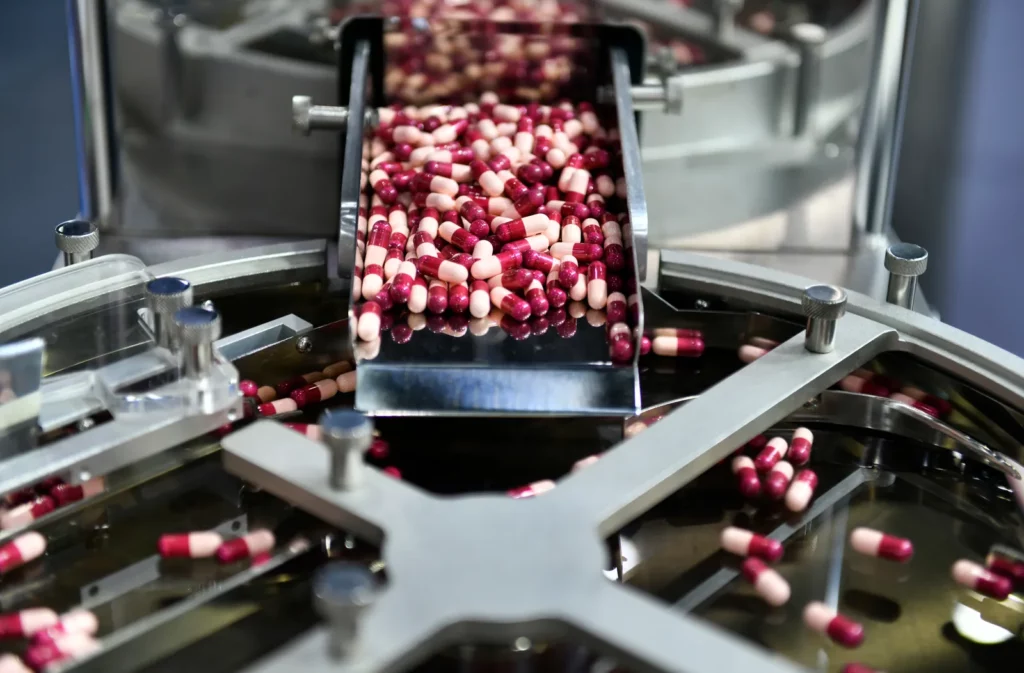

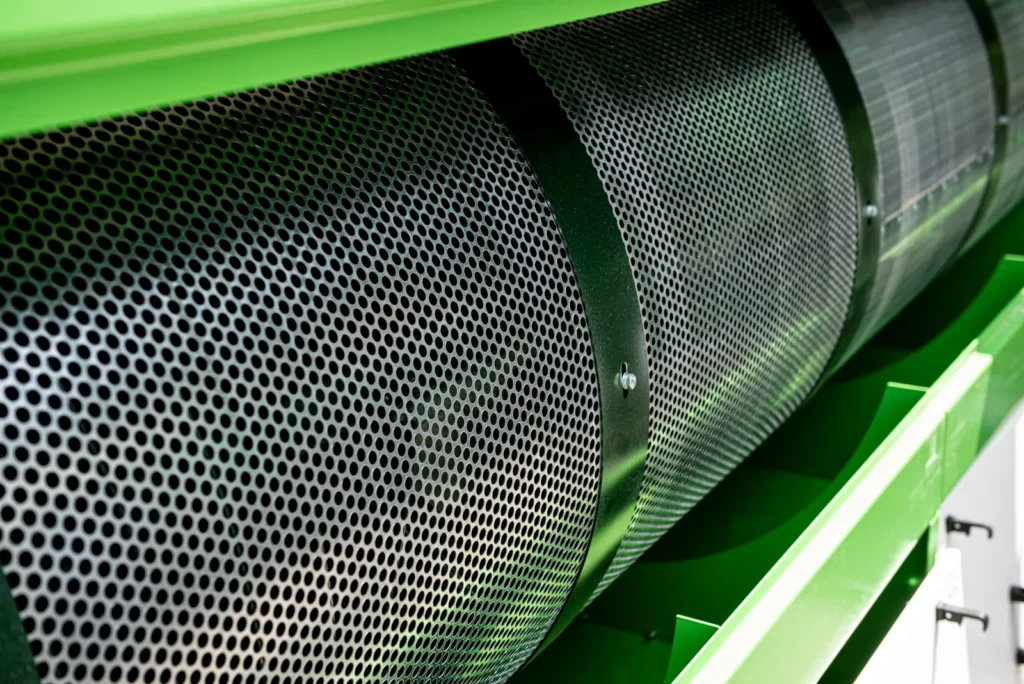

La tôle perforée est utilisée dans de nombreux équipements de transformation et de traitement industriels.
Elle est utilisée pour fabriquer des paniers de centrifugeuses, des paniers de séchage, des filtres, des plaques filtrantes, des tubes supports de filtration, des crépines, des plaques de séparation, des tamis et différents composants de machines de process. Elle peut également être utilisée dans certaines applications d’électrolyse et de séparation. Dans ces environnements, le choix de la matière est particulièrement important afin de prendre en compte la corrosion, la température, la pression et la compatibilité chimique.
Le choix du matériau est particulièrement important dans ces environnements afin de prendre en compte la corrosion, la température, la pression et la compatibilité chimique avec les produits traités.
La possibilité de perforer puis de former la tôle permet également de réaliser des composants spécifiques directement adaptés à la géométrie des équipements.
Applications : chimie, pétrochimie, pharmacie, traitement des fluides, filtration, centrifugation, séchage et électrolyse.

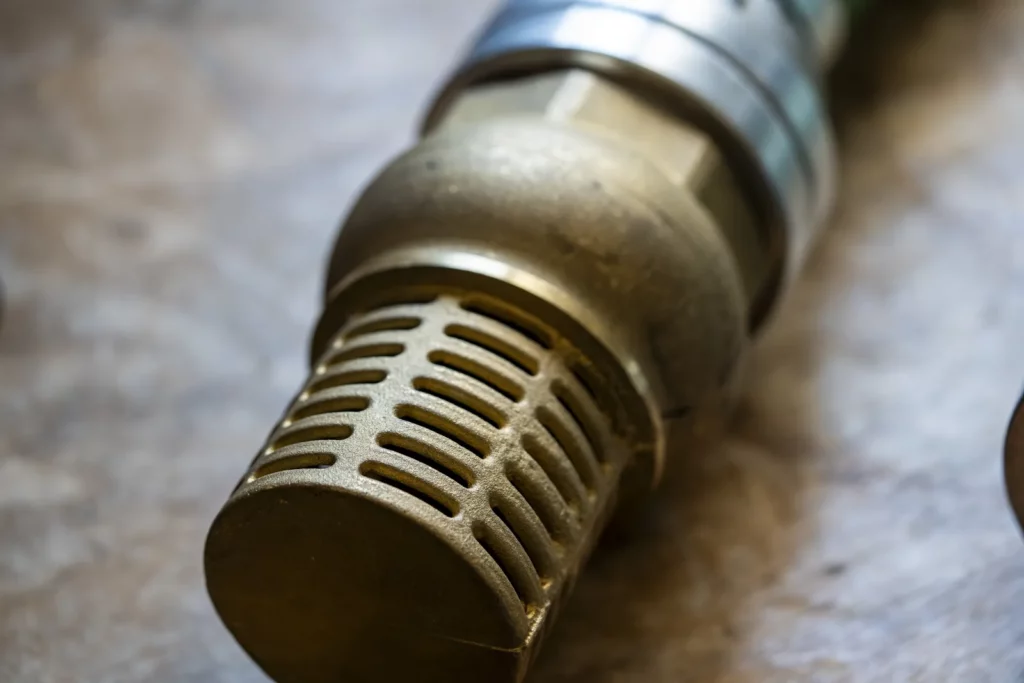

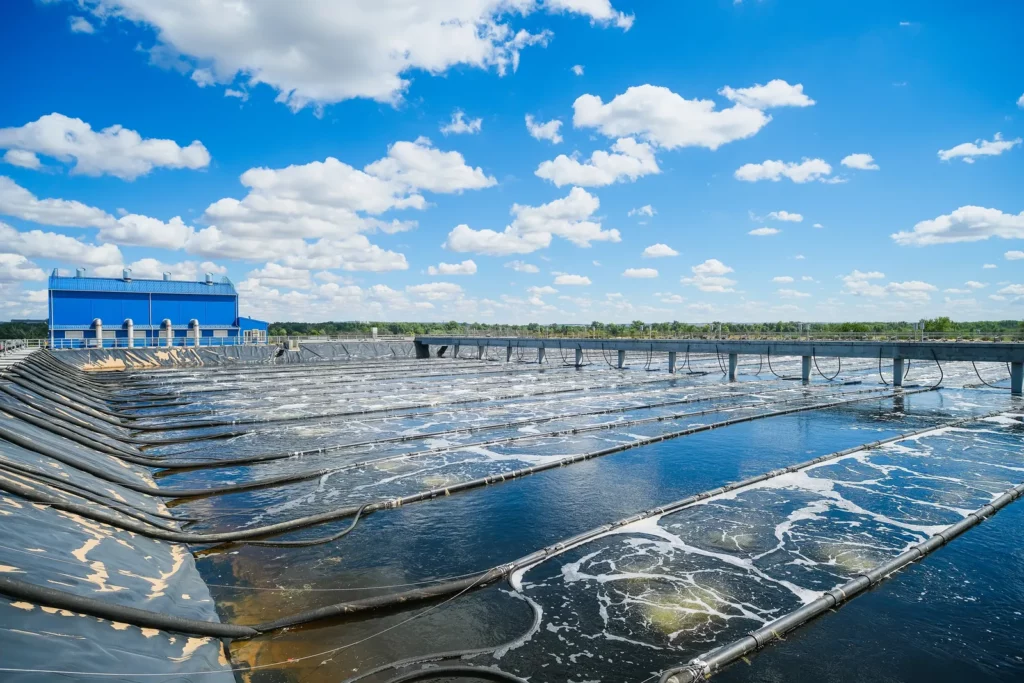

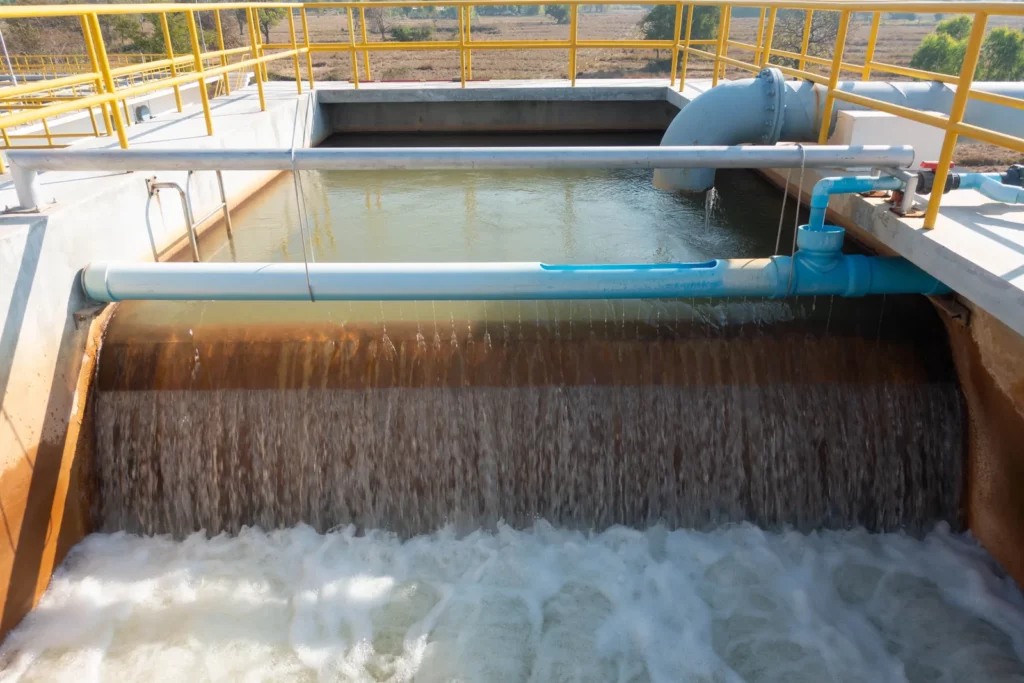

La tôle perforée est utilisée dans les équipements de traitement de l’eau et des fluides.
Elle est utilisée pour fabriquer des crépines, des filtres à eau, des grilles de prise d’eau, des écrans, des paniers filtrants, des plaques filtrantes et des tubes perforés. Elle permet de retenir certaines particules tout en laissant circuler l’eau ou le fluide. Selon l’application, elle peut également être utilisée dans les équipements de pompage, de filtration, de drainage et de séparation solide-liquide.
Le choix de l’ouverture dépend de la fonction recherchée : laisser passer l’eau tout en retenant certaines particules, protéger un équipement ou assurer une première séparation mécanique.
La matière et la finition sont choisies en fonction de la qualité de l’eau, de l’environnement et des conditions d’utilisation.
Applications : traitement de l’eau, filtration, pompage, crépines, installations industrielles et équipements de traitement des fluides.
Dans les secteurs automobile, ferroviaire et du transport, la tôle perforée est utilisée lorsque plusieurs fonctions doivent être assurées par un même composant.
Elle est utilisée pour fabriquer des grilles de calandre et de radiateur, des grilles de ventilation, des protections de radiateurs, des filtres à air ou à huile, des composants de silencieux, des écrans thermiques, des protections d’équipements et différents éléments d’habillage. Elle permet de combiner circulation de l’air, protection, résistance mécanique et réduction de masse. Les pièces perforées peuvent également être formées, pliées ou roulées afin de répondre directement à la géométrie du véhicule ou du système dans lequel elles sont intégrées.

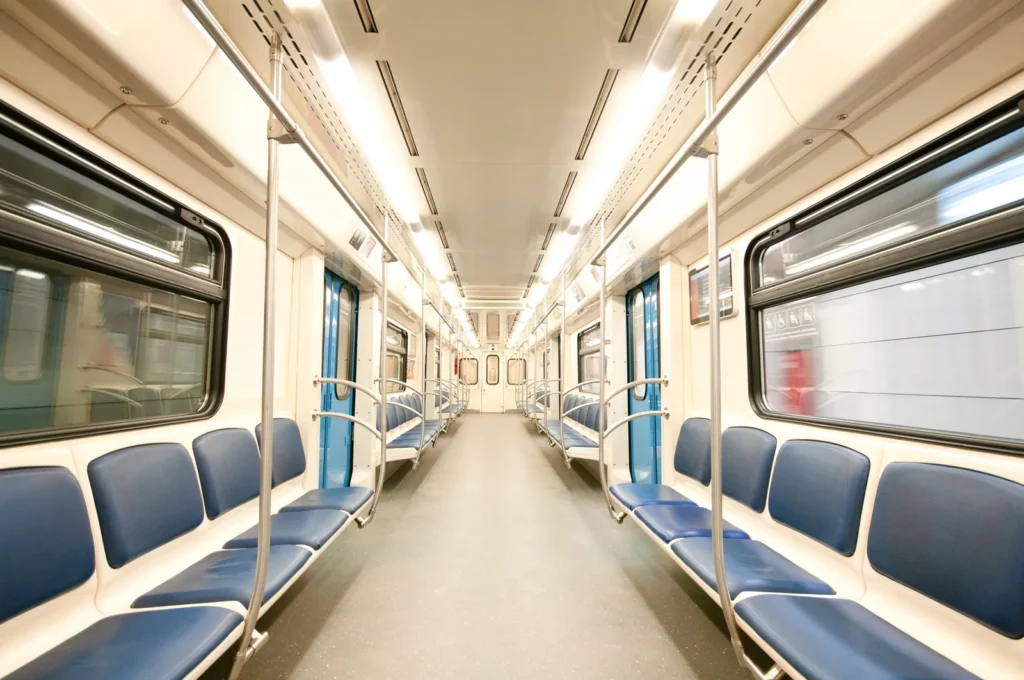

Dans le ferroviaire, elle est également utilisée pour des panneaux acoustiques, des protections d’équipements, des capots, des planchers, des marchepieds, des passerelles et différents éléments de filtration ou de refroidissement.
La possibilité de choisir précisément la matière, l’épaisseur et le motif de perforation permet d’adapter la pièce aux contraintes de masse, de résistance, de température, de vibration et de corrosion.
Applications : automobile, ferroviaire, transport collectif, véhicules industriels, équipements embarqués et infrastructures de transport.

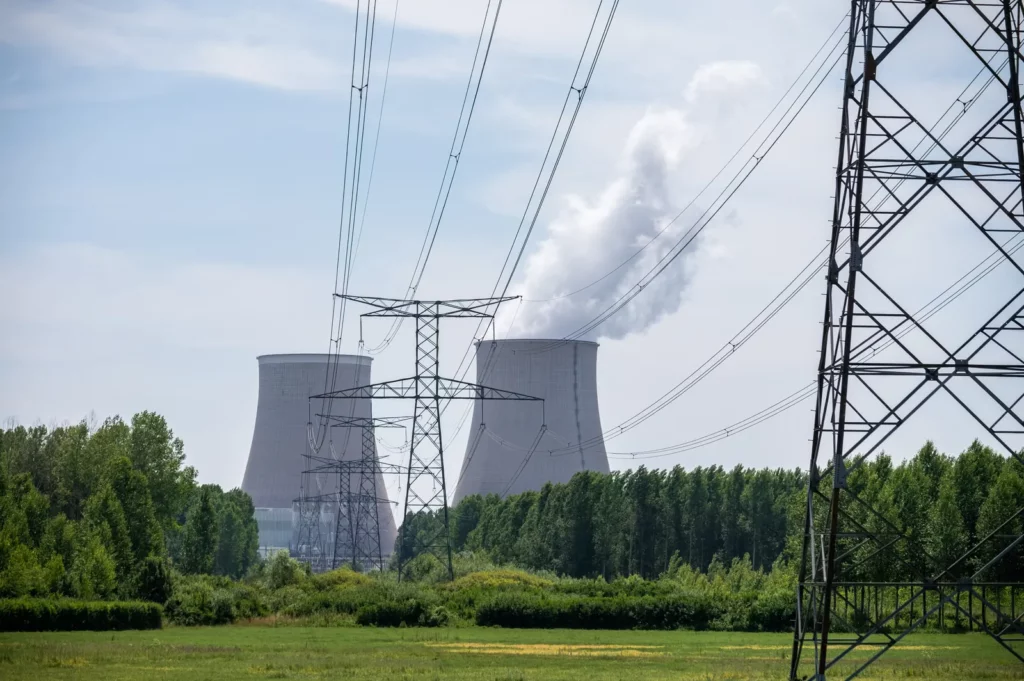

La tôle perforée trouve de nombreuses applications dans le secteur de l’énergie.
Elle est utilisée pour fabriquer des panneaux de distribution, des armoires électriques, des portes d’armoires, des chemins de câbles, des séparateurs de batteries, des protections de radiateurs, des grilles de ventilation, des capots d’équipements électriques et différents composants de refroidissement. La perforation permet notamment de combiner ventilation, protection mécanique, rigidité et réduction de masse dans les équipements de production et de distribution d’énergie.
Elle peut également être utilisée dans certains composants associés aux batteries et aux équipements électriques.
Dans ces applications, la perforation permet souvent d’associer plusieurs fonctions : ventilation, protection, rigidité et réduction de masse.
Applications : production d’énergie, distribution électrique, batteries, équipements électriques, armoires, transformateurs, systèmes de refroidissement et installations industrielles.

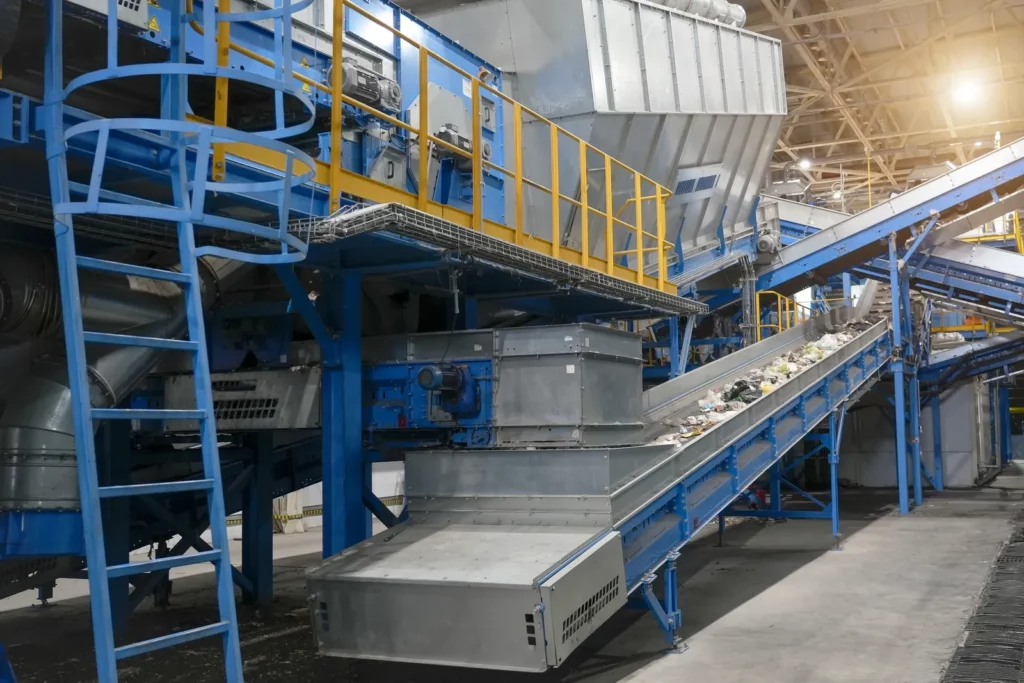

Dans le recyclage, la tôle perforée est principalement utilisée pour séparer les matériaux selon leur dimension.
Elle est utilisée pour fabriquer des cribles, des tambours de tri, des cribles rotatifs ou vibrants, des grilles et panneaux de séparation ainsi que différents composants de machines de traitement et de valorisation des déchets. Les ouvertures permettent de séparer les différentes fractions de matériaux selon leur dimension. La tôle perforée peut également être roulée ou formée pour réaliser des tambours et cylindres de tri.
Les ouvertures sont choisies en fonction de la granulométrie recherchée.
La possibilité de réaliser des pièces perforées puis roulées ou formées permet notamment de fabriquer des tambours et cylindres de tri adaptés aux équipements industriels.
Applications : recyclage, traitement des déchets, tri des matériaux, valorisation des déchets, criblage et séparation.

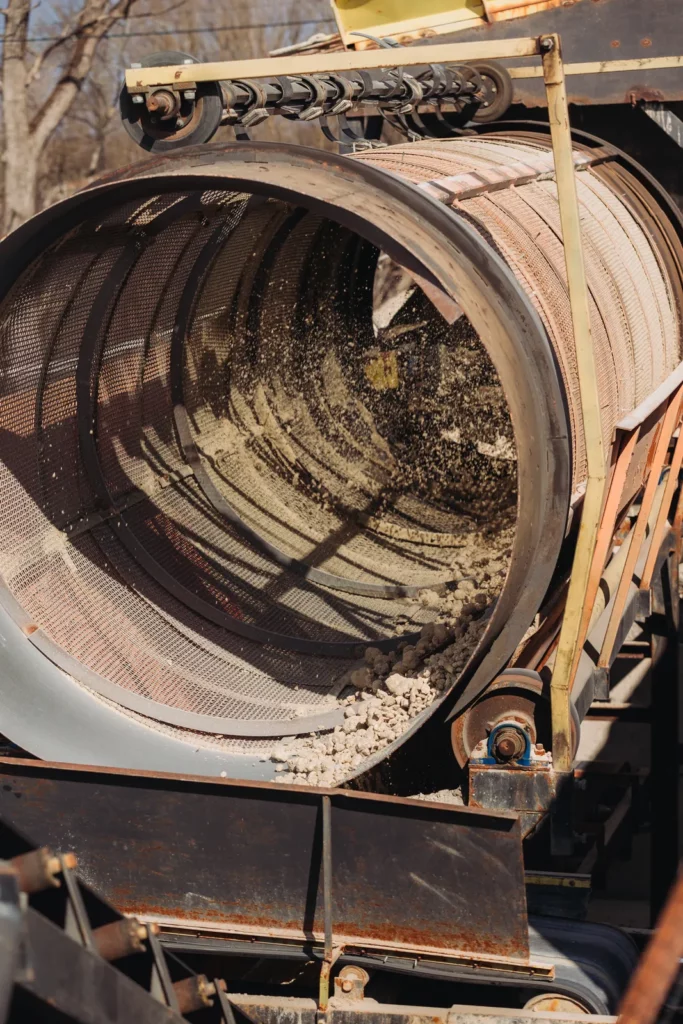

Les installations de carrières et de traitement des minerais utilisent la tôle perforée pour réaliser des surfaces de criblage et de séparation.
Elle est utilisée pour fabriquer des panneaux de criblage, des grilles de tri, des cribles vibrants et rotatifs, des tambours de criblage, des grilles de lavage et différents éléments de séparation. Elle peut également être intégrée à certains équipements de concassage, de broyage, de convoyage et de traitement des matériaux. Dans ces applications particulièrement exigeantes, le choix de l’épaisseur, de la matière et de la géométrie des perforations doit tenir compte de l’abrasion, des chocs, des vibrations et des débits de matière.
Dans ces environnements particulièrement exigeants, le choix de l’épaisseur, de la matière et de la géométrie de perforation doit prendre en compte l’abrasion, les chocs, les vibrations et les débits de matière.
Applications : carrières, mines, granulats, sable, minerais, charbon, matériaux de construction et recyclage.
Dans le bâtiment, la tôle perforée peut être utilisée aussi bien pour des fonctions techniques que décoratives.

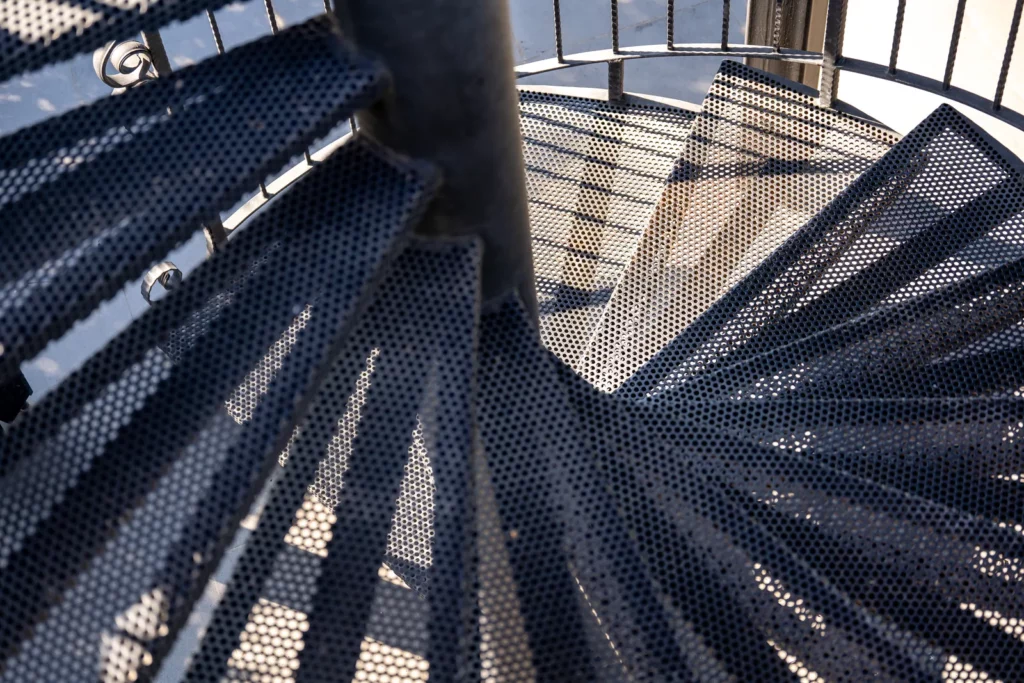

Elle est utilisée pour fabriquer des marches, des escaliers, des passerelles, des planchers techniques, des grilles de ventilation et de chauffage, des cache-radiateurs, des protections d’équipements, des habillages techniques, des panneaux acoustiques, des façades, des pare-soleil, des garde-corps, des balustrades, des panneaux de balcon, des portails, des clôtures et des écrans.
La perforation permet de créer des surfaces métalliques légères visuellement, tout en conservant une présence architecturale forte.
Elle permet également de travailler la lumière, la ventilation et la transparence.
Applications : bâtiments tertiaires, logements, commerces, équipements publics, parkings, halls, bureaux et bâtiments industriels.

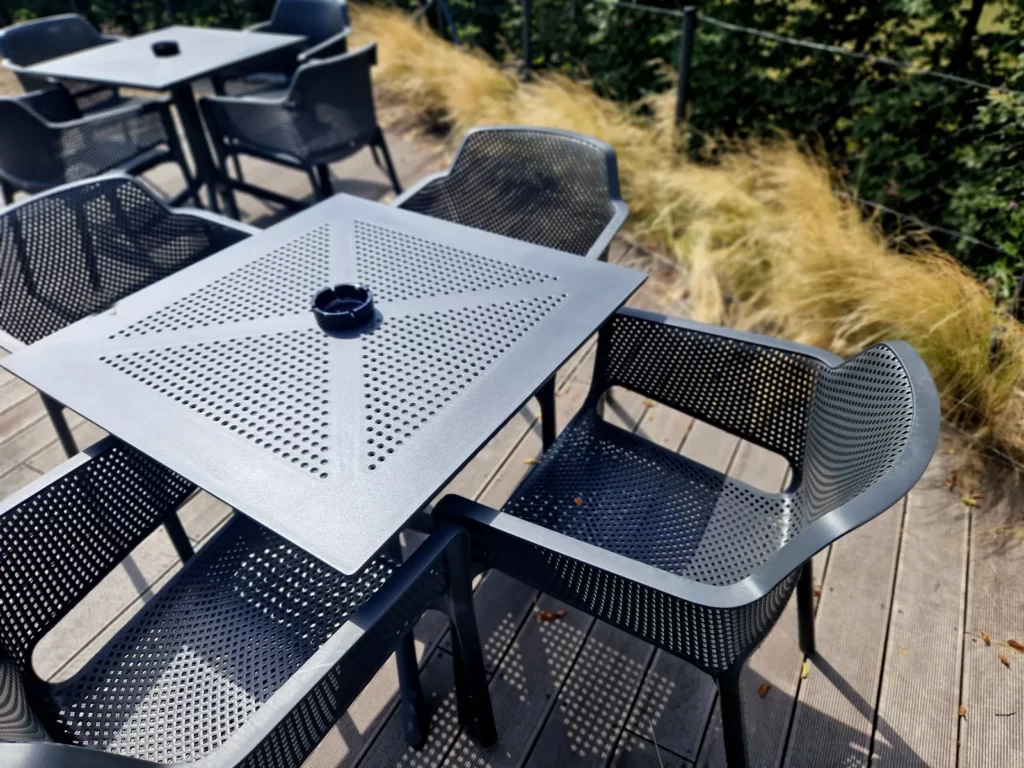

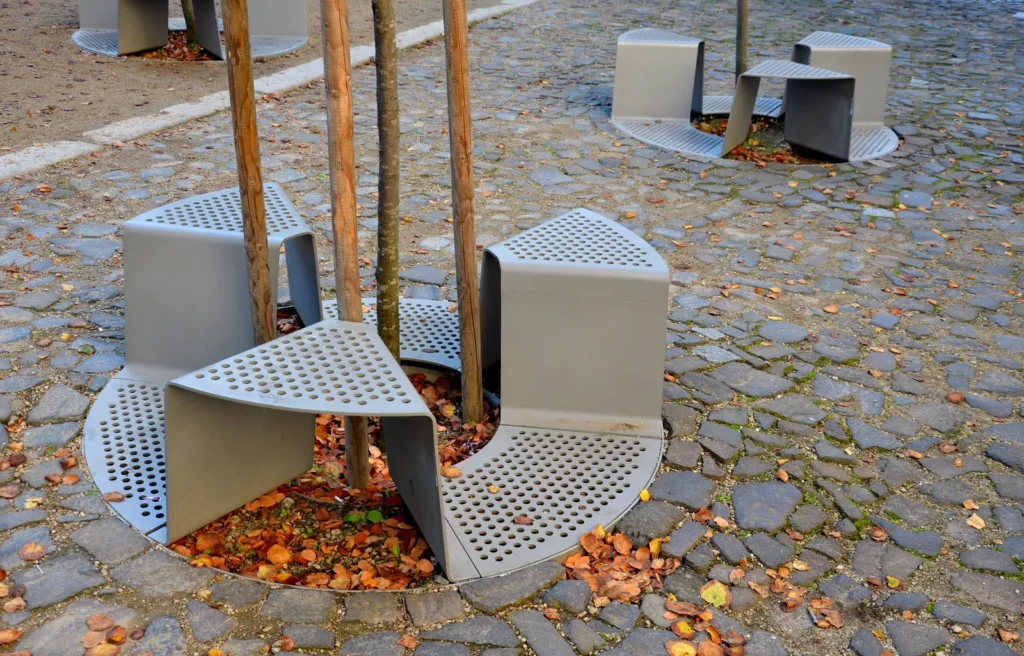

La tôle perforée est également utilisée dans le mobilier et l’aménagement intérieur.
Elle est utilisée pour fabriquer des tables, des chaises, des bancs, des étagères, des rayonnages, des présentoirs, des panneaux de séparation, des cloisons, des portes de meubles, des façades, des habillages de comptoirs, des supports de produits, des corbeilles et différents éléments décoratifs
La variété des motifs permet de créer des effets visuels très différents, depuis une perforation technique discrète jusqu’à un motif décoratif fortement identifiable.
Elle peut ainsi associer légèreté visuelle, résistance, ventilation et design.
Certaines tôles perforées peuvent être utilisées pour réaliser des marches, plateformes, passerelles ou éléments d’accès.
La perforation permet notamment l’évacuation de l’eau et de certains débris et peut contribuer à réduire la masse de la pièce.
Pour les applications nécessitant une fonction antidérapante, des géométries de perforation ou de relief spécifiquement conçues pour cette fonction peuvent être utilisées.
Le choix du produit doit être adapté aux charges, aux conditions d’utilisation et aux exigences de sécurité de l’installation.

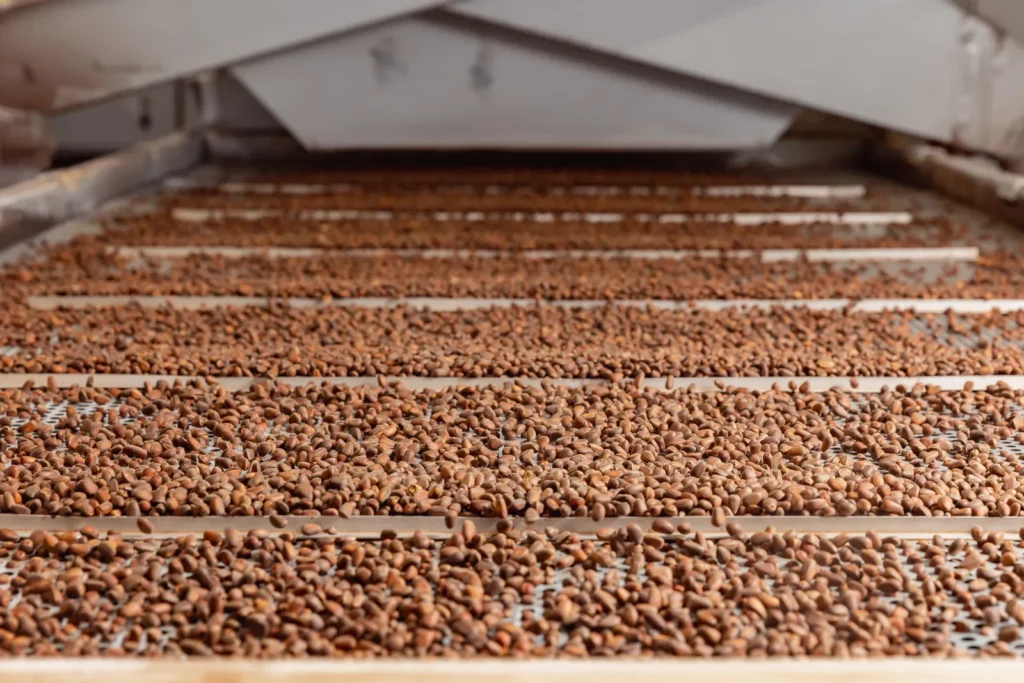

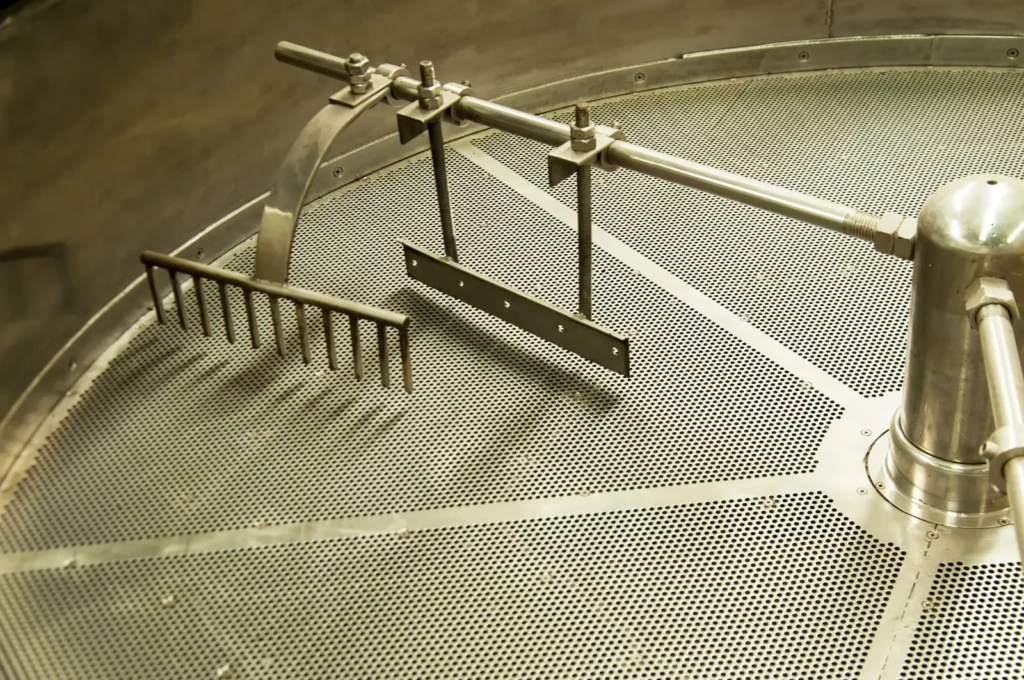

La tôle perforée peut être intégrée directement dans des équipements industriels.
Elle est utilisée pour fabriquer des plateaux et éléments de convoyeurs, des bandes perforées, des convoyeurs de séchage ou de cuisson, des convoyeurs alimentaires, des tables aspirantes, des plateaux de positionnement et différents éléments de machines de tri ou de séparation.
Dans ces applications, la perforation peut permettre simultanément le transport d’un produit et le passage de l’air ou d’un fluide.
La pièce perforée devient alors un véritable composant fonctionnel de la machine.
Notre approche
Chez TPS, la perforation constitue le point de départ d’une solution métallique conçue autour de l’application du client.
Selon les besoins, la tôle perforée peut ensuite être découpée, pliée, roulée, emboutie ou transformée afin de devenir une pièce directement intégrable dans un équipement.
Cette approche permet de répondre aussi bien à des besoins de matière perforée qu’à des pièces techniques prêtes à être assemblées.
Notre objectif : ne pas seulement fournir une tôle avec des trous, mais contribuer à concevoir la perforation adaptée à la fonction recherchée.
De la ventilation à la filtration, de l’agroalimentaire à l’industrie, de l’architecture au transport, la tôle perforée offre une combinaison unique entre fonctionnalité, résistance, légèreté, circulation des fluides et liberté de conception.
TPS met son savoir-faire en perforation au service de ces applications pour développer des solutions adaptées aux contraintes techniques et industrielles de chaque client.

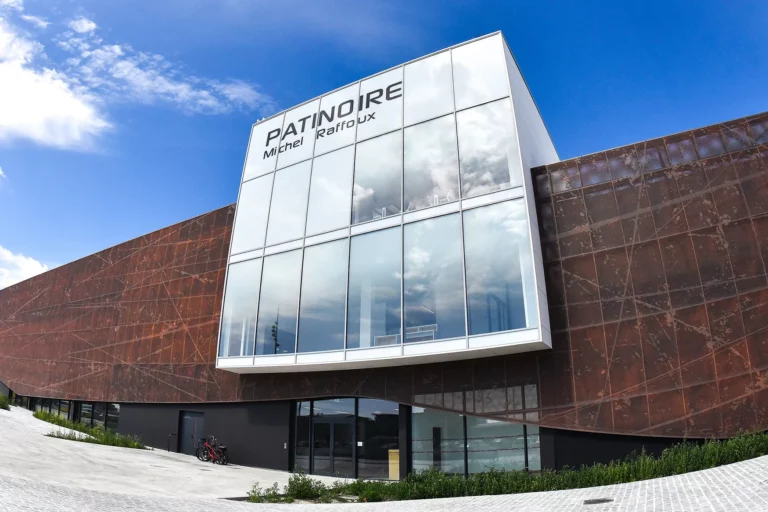

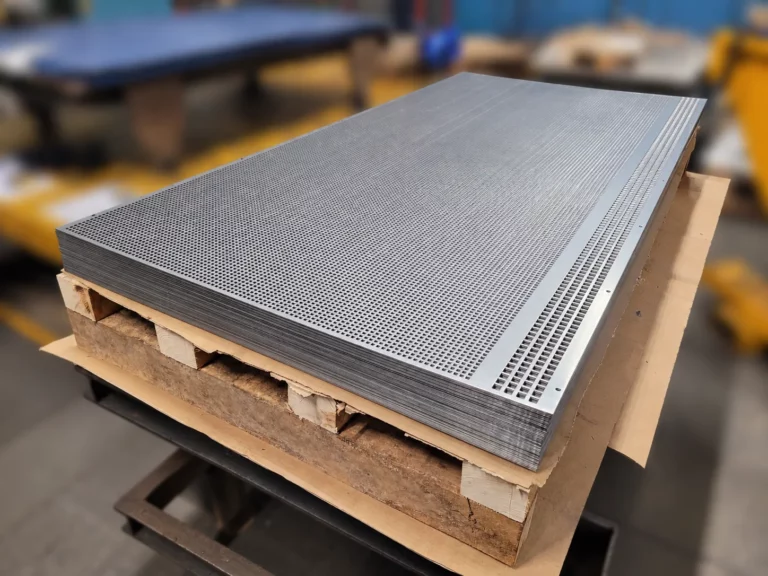

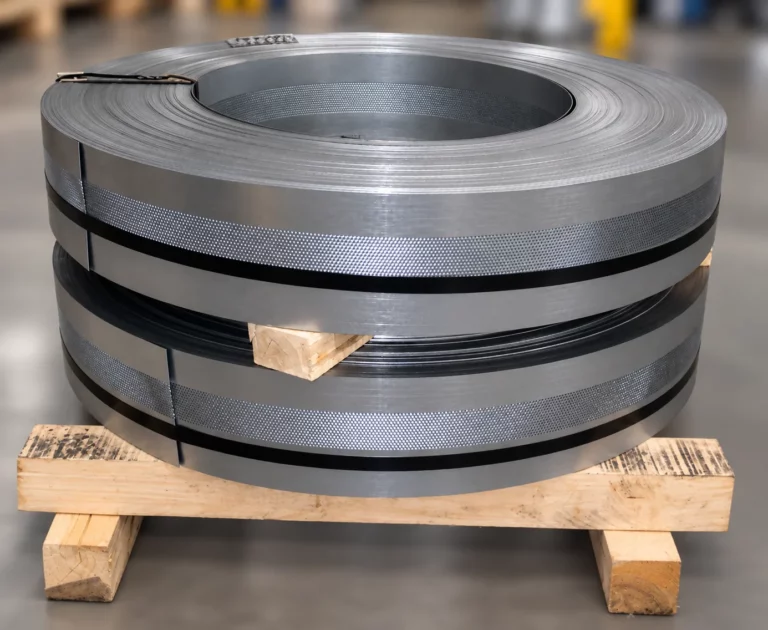

Réalisations
Envoyez-nous votre plan ou votre cahier des charges : notre équipe étudie votre besoin et vous propose une solution adaptée.
