Nos solutions
Chaque trame de notre catalogue correspond à un outillage existant, disponible immédiatement, sans frais de développement. Et si vous ne trouvez pas votre trame, nous la fabriquons : c’est notre métier depuis 1899.
Désignation normalisée
Nos désignations suivent la norme française. R 5 T 7 se lit : trous ronds de 5 mm, disposition T (quinconce à 60°), entraxe 7 mm.
Lexique
| Code | Signification |
|---|---|
R | rond |
C | carré, côtés parallèles aux bords de la tôle |
CD | carré, diagonales parallèles aux bords |

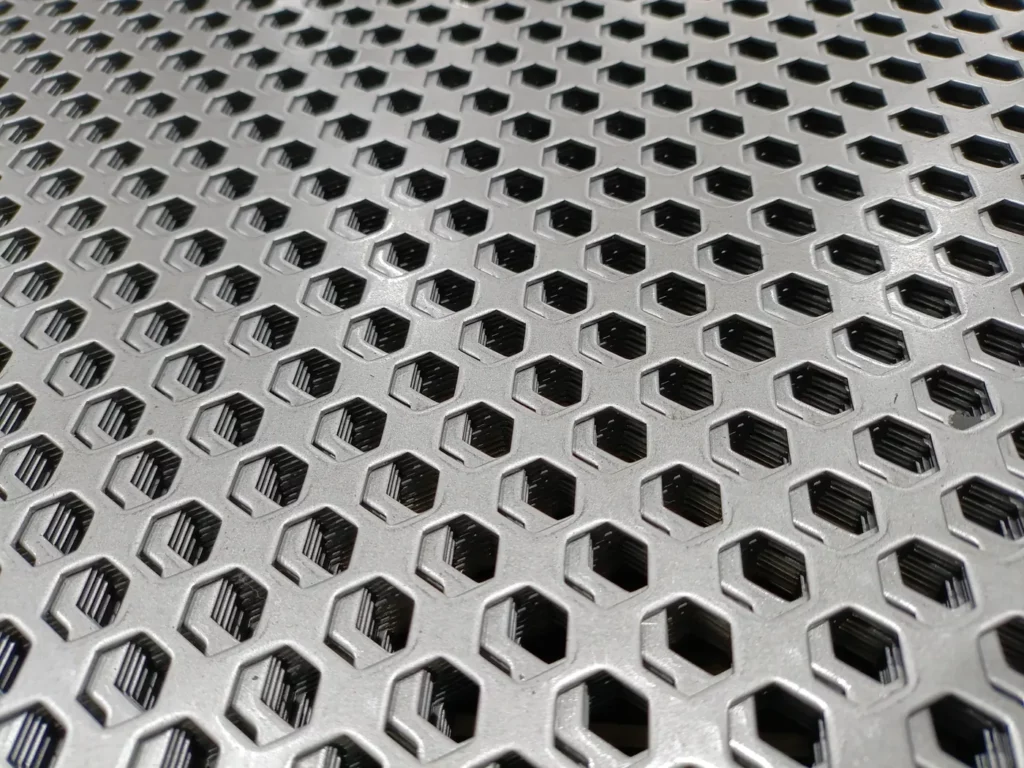

H | hexagonal |
LR | oblong (long rond) |
LC | rectangulaire (long carré) |

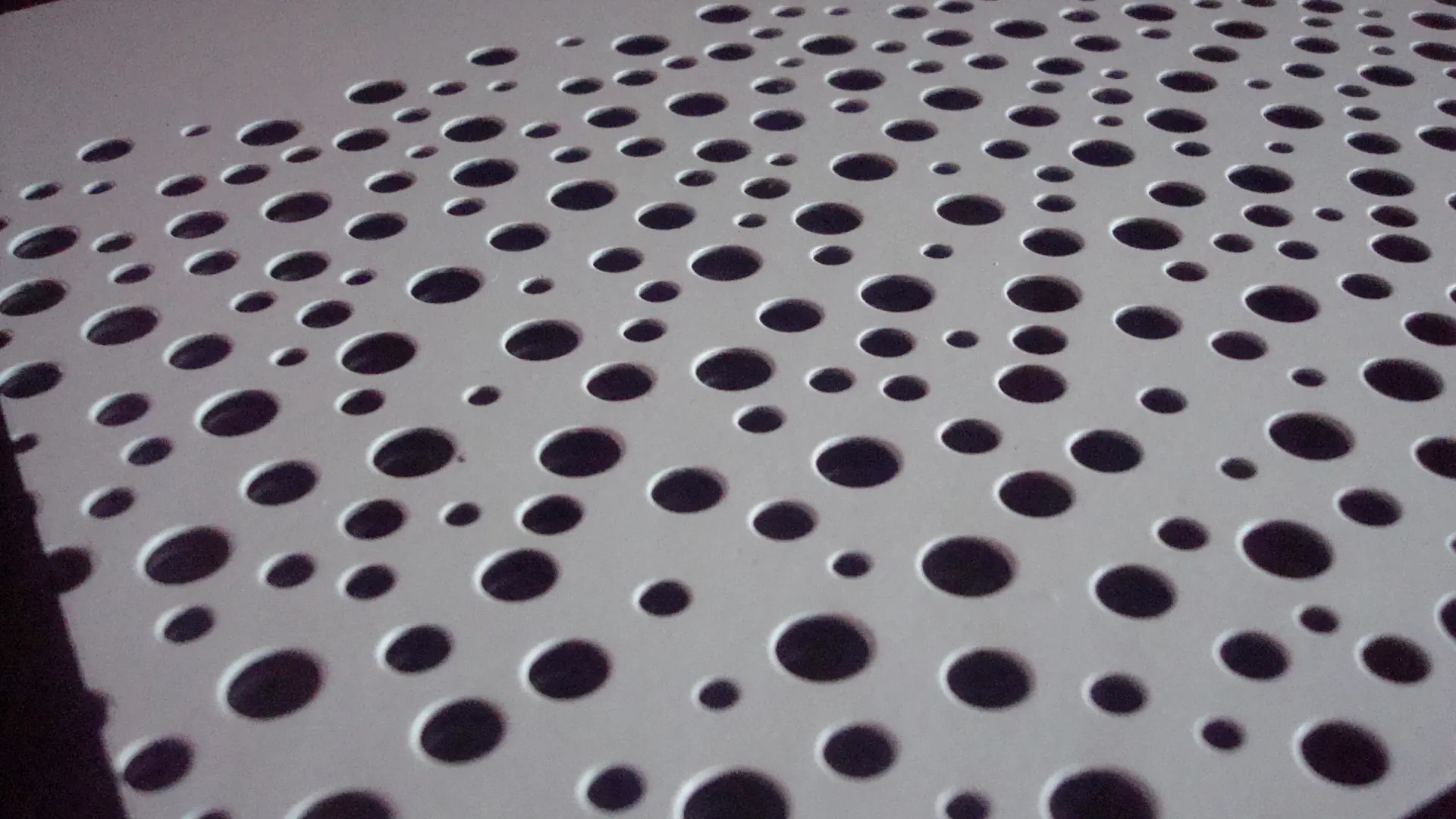

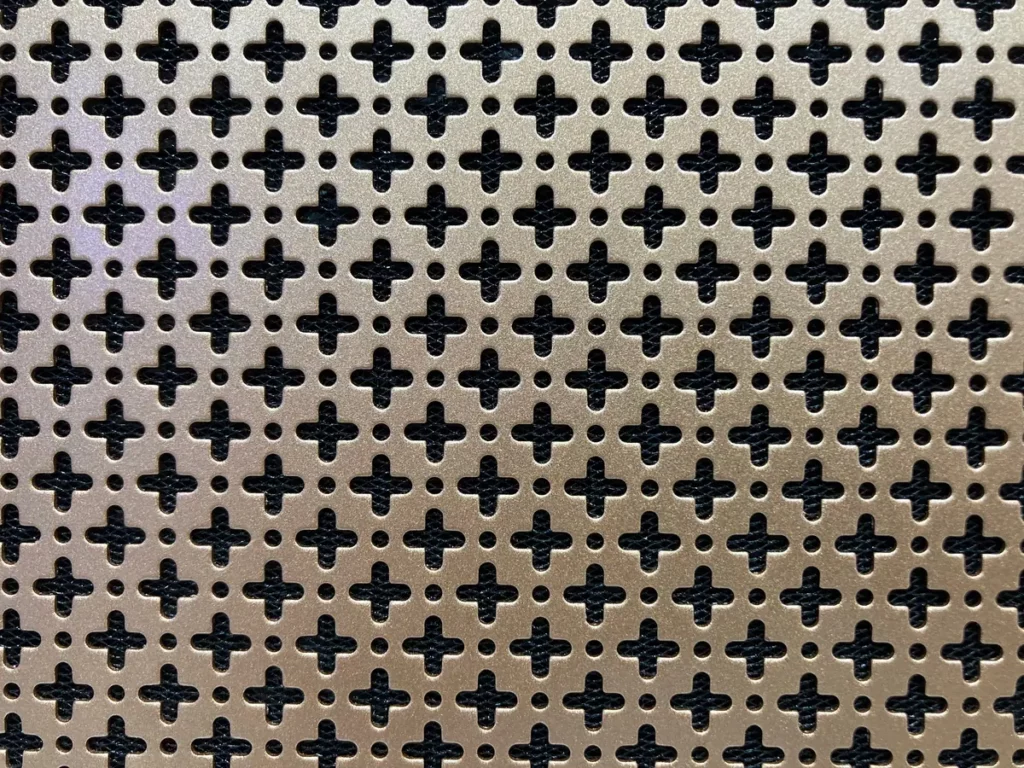

DEC | décoratif, suivant croquis |
GAU | gaufré (type A, B, C ou D — NF E 81.051) |
EMB | embouti |
| Code | Signification |
|---|---|
U | centres aux sommets d’un carré ou d’un rectangle (aligné) |
Z | centres aux sommets d’un rectangle et à l’intersection de ses diagonales |
M | centres aux sommets d’un carré et à l’intersection de ses diagonales (45°) |
T | centres aux sommets d’un triangle équilatéral (60°) |
Orientation 1 : l’entraxe p1 est parallèle au plus long côté. Orientation 2 : l’entraxe p1 est parallèle au plus petit côté.
Exemples

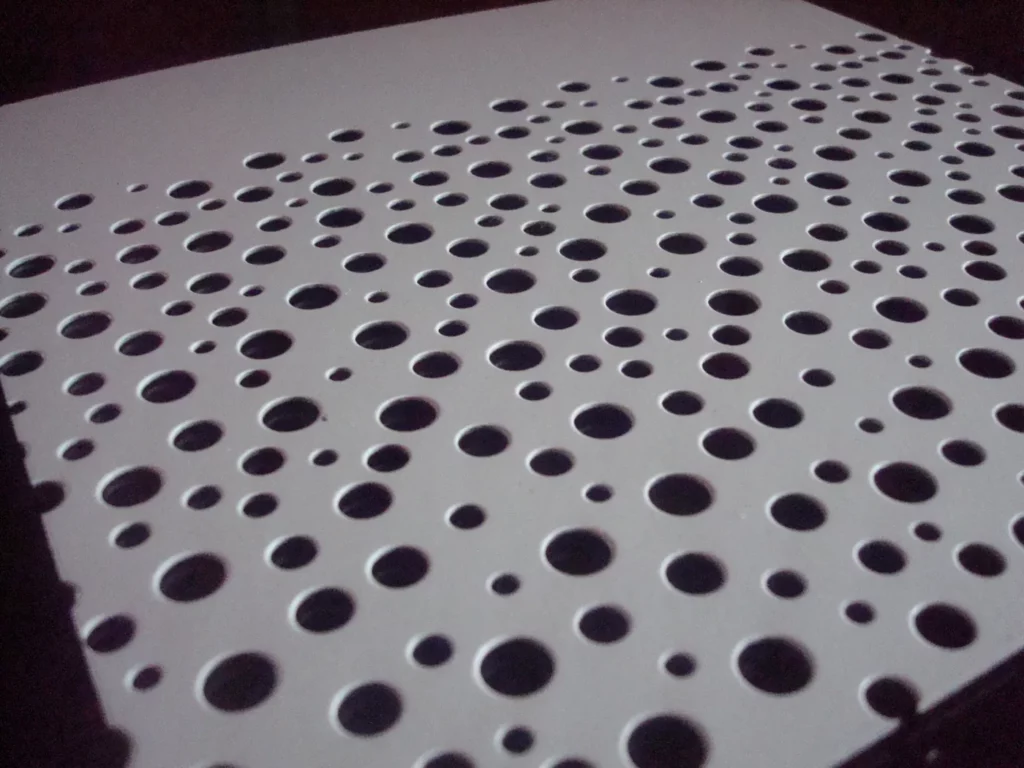

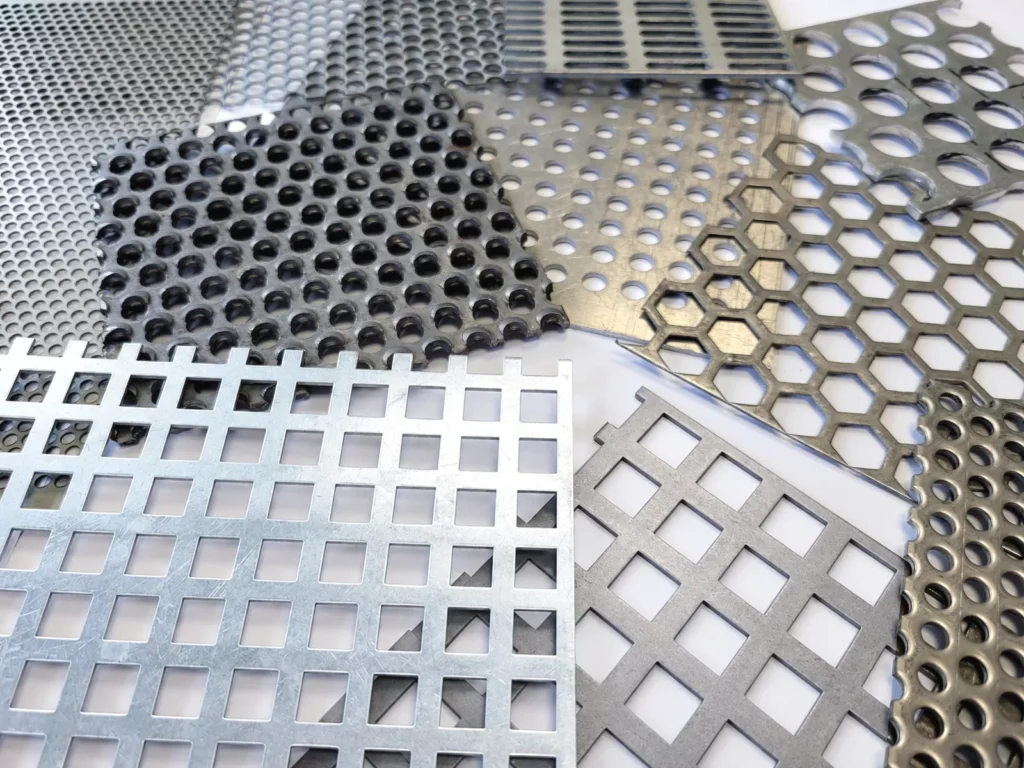

Trames courantesR 5 T 7R 3 T 5C 10 U 15LR 2 × 20 Z 10 × 25DEC 245 « Nuage »
Sur mesure
La liste détaillée de nos trames disponibles à l’outillage (forme, section, pourcentage de vide) est en cours de mise à jour. En attendant, envoyez-nous la référence recherchée : nous vous confirmons si elle existe déjà à l’outillage, sans frais de développement.
Nous concevons et usinons nos outils en interne. Une géométrie nouvelle, un pas particulier, un motif décoratif tiré de votre dessin : donnez-nous la fonction visée et nous vous dirons ce qui est réalisable, à quel coût d’outillage et dans quel délai.
Envoyez-nous votre plan ou la fonction recherchée : nous vous proposons la trame la plus adaptée.
